ATTEN ADS1042C Digital Oscilloscope 40MHz

Base price for variant 13,500.00 ฿
Sales price 13,500.00 ฿
net price plus delivery
Sales price without tax 13,500.00 ฿
Discount
Tax amount
Price / piece:
Description


Digital Oscilloscopes สโคปสำหรับวัดวงจร IC mainboard

สโคปเองเป็นอุปกรณ์วัดค่าประเภทหนึ่ง ที่ใช้วัดค่าต่างๆในวงจรของเครื่องอิเลกทรอนิกส์ เช่นเมนบอร์ด์โน้ตบุ้คโทรศัพม์มือถือเป็นต้น หน้าที่หลักของตัวสโคปก็คือ ทำหน้าที่วัดรูปคลื่นและรูปสัญญาณต่างๆซึ่งมิเตอร์ไม่สามารถจะวัดได้ รวมทั้งวัดแรงดันไฟ ซึ่งในวงจร mainboard มีหลายจุดมากที่มิเตอร์ไม่สามารถวัดได้ต้องใช้ สโคปวัดเท่านั้น เพราะถ้าจะให้การวัดเป็นไปอย่างถูกต้อง และแม่นยำแล้วนั้น ต้องใช้สโคปวัด สโคปแบบดิจิตอลสโตเรจ (ออโต้) เป็นสโคปที่สามารถวัดวงจรหรือรูปคลื่นต่างๆ สามารถลดความเสี่ยงในการยกอุปกรณ์ เพราะสามารถระบุตัวที่เสียได้แคบลง หรือ บางจุดสามารถสรุปถึงอาการเสียของตัว IC บนบอร์ดของ Mainboard ได้เลย จุดที่ใช้วัดสัญญาณต่างๆในวงจร mainbord นอกเหนือจากวัดแรงดันไฟ


Item specifics

is_customized:Yes
Brand Name:Atten
Model Number:ATTEN ADS1042C
bandwidth:40MHZ
The highest real-time sampling rate:single channel 500 MSa/s, double channel 250 MSa/s
Equivalent sampling rate:50GSa/s
Wsiz:4K/CH
vertical resolution:8bit
Place of Origin:Zhejiang, China (Mainland)



Product Description

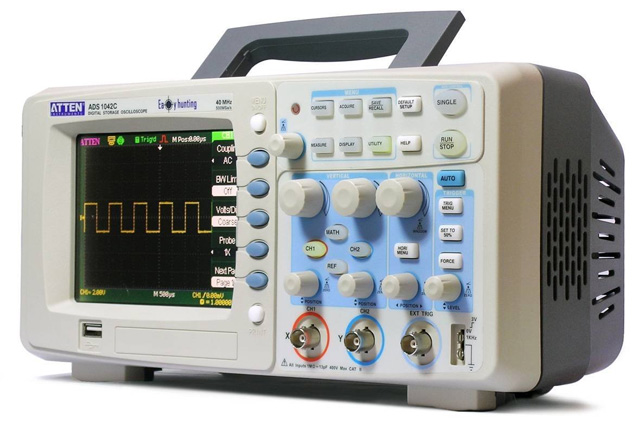

ATTEN ADS1042C  Digital Storage Oscilloscope





ADS1000 series digital storage oscilloscopes combine mature and steady hardware configuration, high-powered digital signal processing technology and functionality concepts with a mainstream display interface and the operation panel.



Features:



  • Dual channel - channel bandwidth: 25MHz - 100MHz
  • The volume exquisite and it is convenient for carrying
  • Use Colored TFT LCD, the waveform display is clearer and stable
  • The real time sampling rate is 500MSa/
  • Memory depth of ADS1000 is 4K and that of ADS1000M is 2M
  • Trigger Modes: Edge, Pulse, Video, Slope, Alternative and Delay trigger modes
  • Front and Back USB Host/Device, GPIB
  • Unique Digital Filter function and Waveform recorder function
  • Waveform recorder function
  • Pass/Fail function
  • Thirty two parameters Auto measure function
  • Cursor measure covers Manual mode, Track mode and Auto mode
  • Channel waveform and it's FFT waveform display on split screen
  • Pop-up Menu display pattern is more convenient for users using it
  • Multiple Language User Interface
  • Support multilingual online help

ADS1000 Models:





Model Index

ADS1102CA

ADS1062CA

ADS1042C

ADS1022C

Bandwidth

100MHZ

60MHZ

40MHZ

25MHZ

Sampling Rate

1GSa/s

500Msa/s

Equivalent Sampling Rate

50GSa/s

Memory Depth

Single Channel: 2M; Double Channels: 1M/CH

Rise Time

<3.5ns

<5.8ns

<8.8ns

<14ns

Input Impedance

11M ohm 13pF

Sec/div Range

2.5ns/div-50s/div

5ns/div-50s/div

10ns/div-50s/div

25ns/div-50s/div

Display

Color TFT(320*234)5.7 LCD





Technical Specifications:





The Common Specifications Of All ADS1000 Series Products

Display

12 divides full screen display

Channels

2

Vertical Sensitivity

2mv-5v/div(1-2-5 Sequence)

Vertical Resolution

8bit

Input coupling

DC, AC, GND

Input Max voltage

400V(Vpp)

Trigger Types

Edge, Pulse, Video, Slope, Alternative, Delay

Trigger Modes

Auto, Normal, Single

Trigger Source

CH1, CH2, Ext, Ext/5, AC Line

Save/Recall

Provide two groups reference waveforms, twenty groups capture waveforms and twenty groups setups internal save/recall function and USB flash drive Save/Recall function

Auto Measure Types

Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Vrms, Crms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Freq, Period, Rise time, Fall Time, +Width, -Width, +Duty, - Duty, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF

Cursor measure

Manual, Track, Auto

Sample Types

Real Time, Equivalent Time

Averages

4, 16, 32, 64, 128, 256

Math

+, -, *, /, Invert

FFT

Window: Hanning, Hamming, Blackman, Rectangular
Sampling Points: 1024 points

XY Mode

Phase Error: +/-3 degrees
Support the sampling rate : 5KSa/s200MSa/s (in a 1-2-5 sequence)

Persist

Off, 1sec, 2sec, 5sec, Infinite

Display Model

Main, Window, Window Zoom, Roll, X-Y

Menu Display

2Sec, 5Sec, 10Sec, 20Sec, Infinite

Skin

Classical, Modern, Tradition, Succinct

Display Language

Simplified Chinese, Traditional Chinese, English, Arabic, French, German, Russian, Spanish, Portuguese, Japanese, Korean

Power Source Voltage

100-240VAC, 47HZ-440HZ, 50VA Max

Size and Weight

305mm x 154mm x133mm, about2.3kg

USB Host

Support USB flash drive storage

USB Device

Support PictBridge compatible printers and PC Remote control RS-232







Include:



1×Power Cord

2×Probe

1×instruction CD and User Manual

1×USB cable



Packaging Details

Unit Type:piece
Package Weight:4.500kg (9.92lb.)
Package Size:35cm x 19cm x 17cm (13.78in x 7.48in x 6.69in)
